원둘레에 여러개의 원 그리기

관련: 지식인

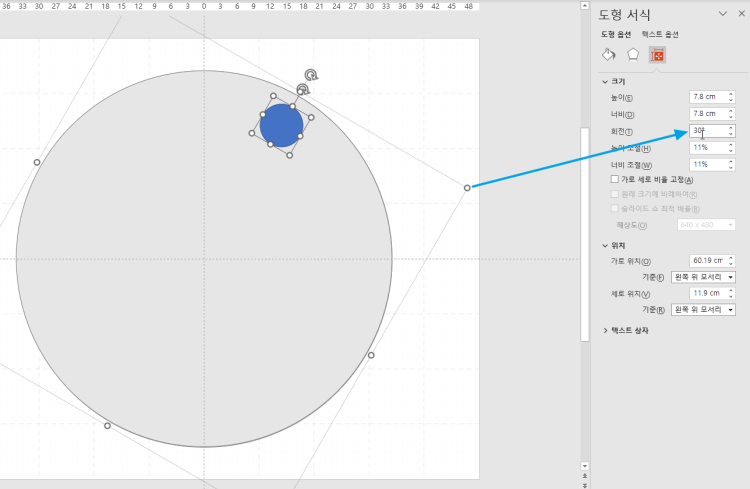

1. 순수하게 도형기능을 이용한다면 큰 원 테두리에 원을 위와 아래에 2개를 추가하고

이 두 개의 원을 7~8번 복제해서 회전시키는 방법이 좋습니다.

아래 링크 첫번째 방법입니다.

https://kin.naver.com/qna/detail.naver?d1id=1&dirId=102&docId=336100400&qb=7JuQIO2ajOyghA==&enc=utf8§ion=kin.qna&rank=2&search_sort=0&spq=0#answer2





원의 개수가 홀수라면 작은 원 뒤에 임시로 큰 원을 하나 그리고 작은 원과 큰 원을 그룹으로 묶은 다음 회전시키는 방법을 이용해야겠습니다.

​

​

2. VBA를 이용하여 자동으로 원을 원하는 개수만큼 그려줄 수 있습니다. 첨부파일의 Auto1 매크로입니다.

원의 개수가 짝수인 경우입니다.

DrawCircles [원의 개수], [간격] 을 변경하면 원하는 개수와 간격으로 자동으로 만들어줍니다.




Const PI = 3.14159265358979
Const Margin As Single = 50        '원의 바깥 여백
'Const M As Single = 10               '작은 원의 바깥 여백
'Const iMax = 60                    '작은 원 개수

Sub Auto2()

    drawCircles 12, 10

End Sub

Function drawCircles(iMax As Integer, M As Single)

    Dim Pres As Presentation
    Dim sld As Slide
    Dim Shp0 As Shape, Shp1 As Shape, Shp2 As Shape
    Dim l!, t!, w!, rb!, rs!, SH!, SW!
    'Dim iMax As Integer
    Dim i As Integer
    Dim arrShp() As String

    Set Pres = ActivePresentation
    Set sld = ActiveWindow.Selection.SlideRange(1)

    If iMax Mod 2 <> 0 Then MsgBox "원의개수는 짝수여야 합니다.": Exit Function
    'iMax = 60  '// 작은 원 개수
    ReDim arrShp(iMax / 2)
    With Pres.PageSetup: SH = .SlideHeight: SW = .SlideWidth: End With
    rb = SH / 2 - Margin '큰 원의 반지름

    '배경 큰 원( 참고용 )
    l = SW / 2 - rb
    t = Margin
    w = rb * 2
    Set Shp0 = sld.Shapes.AddShape(msoShapeOval, l, t, w, w)
    Shp0.Name = "BigOval" & 0
    Shp0.Fill.Visible = msoFalse
    'Shp0.Fill.ForeColor.RGB = rgbOrange
    'Shp0.Fill.Transparency = 0.95

    '12시방향 작은 원
    rs = Tan((360 / (iMax * 2)) * (PI / 180)) * rb '작은 원의 반지름
    l = SW / 2 - rs
    t = SH / 2 - rb - rs
    w = rs * 2
    Set Shp1 = sld.Shapes.AddShape(msoShapeOval, l + M, t + M, w - M * 2, w - M * 2)
    Shp1.Name = "Oval" & iMax
    Shp1.Fill.ForeColor.RGB = rgbSteelBlue
    Shp1.Line.Visible = msoFalse

    '6시방향 작은 원
    l = SW / 2 - rs
    t = SH / 2 + rb - rs
    w = rs * 2
    Set Shp2 = sld.Shapes.AddShape(msoShapeOval, l + M, t + M, w - M * 2, w - M * 2)
    Shp2.Name = "Oval" & iMax / 2
    Shp2.Fill.ForeColor.RGB = rgbSteelBlue
    Shp2.Line.Visible = msoFalse

    sld.Shapes.Range(Array(Shp1.Name, Shp2.Name)).Group.Name = "OvalSet0"
    arrShp(0) = "OvalSet0"
    '12시와 6시 작은원을 그룹으로 만들어 복사 후 회전
    For i = 1 To Int(iMax / 2) - 1

        With sld.Shapes("OvalSet0")
            l = .Left
            t = .Top
            With .Duplicate(1)
                .Left = l
                .Top = t
                .Rotation = 360 / iMax * (i)
                .Name = "OvalSet" & i
                .GroupItems(1).Name = "Oval" & i
                .GroupItems(2).Name = "Oval" & (iMax / 2) + i
                arrShp(i) = .Name
            End With
        End With

    Next i

    sld.Shapes.Range(arrShp).Ungroup

    '정렬
    For i = i To iMax
        sld.Shapes("Oval" & i).ZOrder msoSendToFront
    Next i

End Function

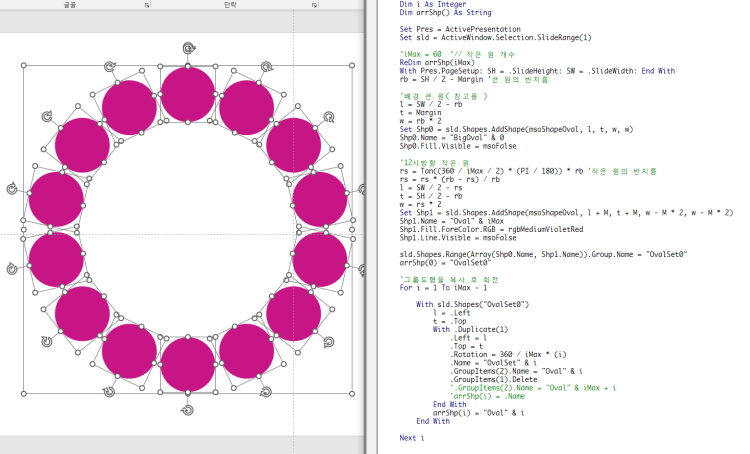

3. 위 코드에서 홀수개수의 원도 만들 수 있게 수정한 버전입니다.



큰 원 도형을 만들어서 작은 원과 그룹으로 만든 뒤에 회전시키는 방법을 사용합니다.

작게 만들면 그룹으로 만들어서 회전시킬 때 정 가운데를 벗어나기 때문에 회전반경보다 큰 원을 만들어야 합니다.

Auto3 서브루틴에서 DrawCircles1 [원의 개수], [ 간격]을 수정하고 실행하면 됩니다.













Const PI = 3.14159265358979
Const Margin As Single = 50        '원의 바깥 여백
'Const M As Single = 10               '작은 원의 바깥 여백
'Const iMax = 60                    '작은 원 개수

Sub Auto3()

    drawCircles1 14, 2

End Sub

Function drawCircles1(iMax As Integer, M As Single)

    Dim Pres As Presentation
    Dim sld As Slide
    Dim Shp0 As Shape, Shp1 As Shape, Shp2 As Shape
    Dim l!, t!, w!, rb!, rs!, SH!, SW!
    'Dim iMax As Integer
    Dim i As Integer
    Dim arrShp() As String

    Set Pres = ActivePresentation
    Set sld = ActiveWindow.Selection.SlideRange(1)

    'iMax = 60  '// 작은 원 개수
    ReDim arrShp(iMax)
    With Pres.PageSetup: SH = .SlideHeight: SW = .SlideWidth: End With
    rb = SH / 2 - Margin '큰 원의 반지름

    '배경 큰 원( 참고용 )
    l = SW / 2 - rb
    t = Margin
    w = rb * 2
    Set Shp0 = sld.Shapes.AddShape(msoShapeOval, l, t, w, w)
    Shp0.Name = "BigOval" & 0
    Shp0.Fill.Visible = msoFalse

    '12시방향 작은 원
    rs = Tan((360 / iMax / 2) * (PI / 180)) * rb '작은 원의 반지름
    rs = rs * (rb - rs) / rb
    l = SW / 2 - rs
    t = SH / 2 - rb
    w = rs * 2
    Set Shp1 = sld.Shapes.AddShape(msoShapeOval, l + M, t + M, w - M * 2, w - M * 2)
    Shp1.Name = "Oval" & iMax
    Shp1.Fill.ForeColor.RGB = rgbMediumVioletRed
    Shp1.Line.Visible = msoFalse

    sld.Shapes.Range(Array(Shp0.Name, Shp1.Name)).Group.Name = "OvalSet0"
    arrShp(0) = "OvalSet0"

    '그룹도형을 복사 후 회전
    For i = 1 To iMax - 1

        With sld.Shapes("OvalSet0")
            l = .Left
            t = .Top
            With .Duplicate(1)
                .Left = l
                .Top = t
                .Rotation = 360 / iMax * (i)
                .Name = "OvalSet" & i
                .GroupItems(2).Name = "Oval" & i
                .GroupItems(1).Delete
                '.GroupItems(2).Name = "Oval" & iMax + i
                'arrShp(i) = .Name
            End With
            arrShp(i) = "Oval" & i
        End With

    Next i

    sld.Shapes.Range(arrShp).Ungroup

    '정렬
    For i = 1 To iMax
        sld.Shapes("Oval" & i).ZOrder msoSendToFront
    Next i

End Function​





4. 스마트 아트로 만들고 그룹을 해제한 다음 필요 없는 부분을 삭제하는 것이 손쉬운 방법이긴 합니다.





샘플 파일 첨부합니다.

시계원만들기2.pptm

0.05MB
