시계눈금, 회전살 그리기



참고: 지식인 원형그래프 만들기



이번에는 위와 같은 모양을 만드는 작업입니다.

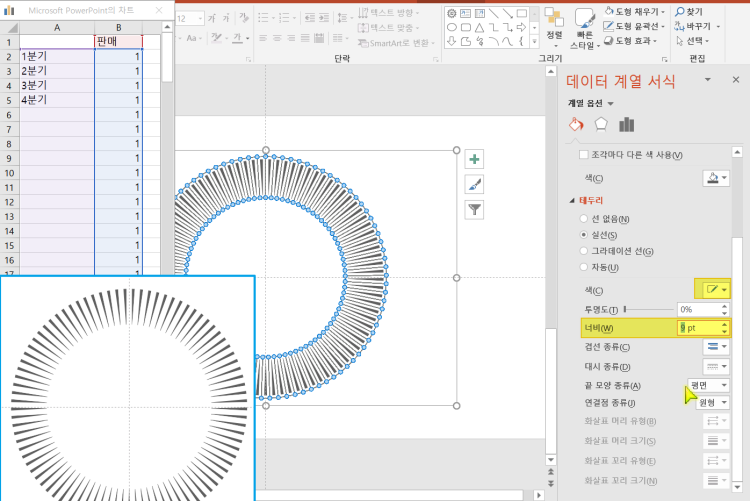

그래프로 하려면 아래처럼 도넛 그래프가 되는데 각 영역의 틈을 조절할 수 없어서

윤곽선을 두껍게 처리하면 비슷하게는 만들 수 있습니다.



하지만 맨 위 사진은 선으로 그린 것으로 보입니다.

​​

선을 그리고 복사해서 회전을 계속 시키는 방법으로 만들 수 있는데

선을 그리고 회전하는 작업을 간편하게 하기 위해서

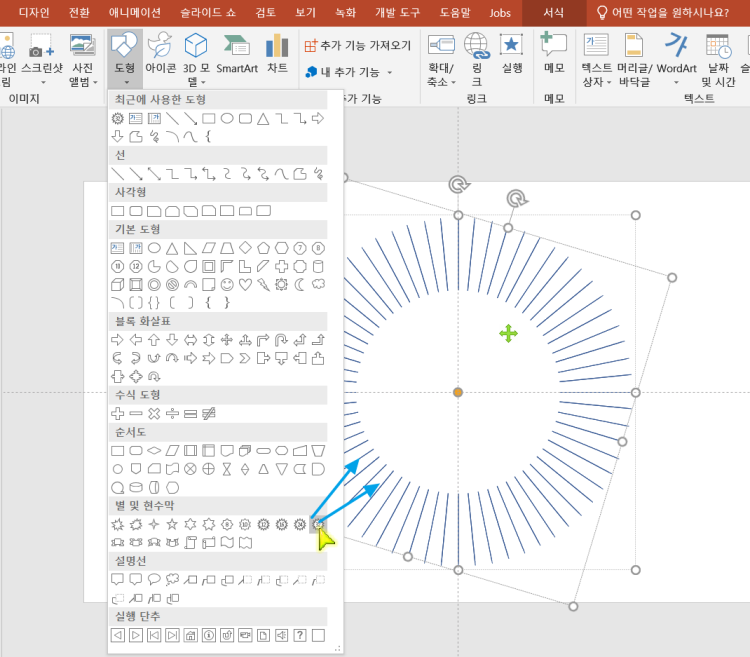

별 (꼭지점:32개)을 그리고 조절점을 가운데로 움직이면 방사형 선 모양이 되는데

이 도형을 만들고 하나 더 복사해서 붙이고 약간만 회전시키고

가운데에 흰색 도형을 채우는 방식으로 만들 수 있습니다.



작업영상:

방사형 도넛선 그리기: 차트와 도형회전 방식

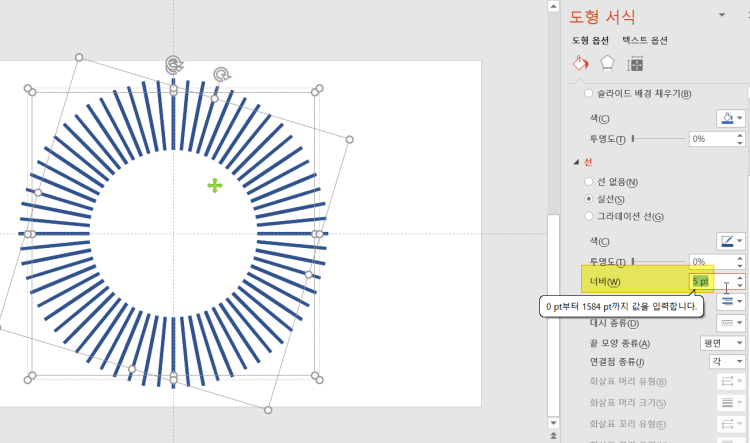

위와 같이 작업 후 안쪽 선의 두께를 아래처럼 조절하면 되겠습니다.

​

​

추가로....

매크로로 한번에 만들 수도 있습니다.



Alt-F11 누르고 삽입 - 모듈 삽입하고 아래 코드 넣고 F5로 실행하세요.

살 수(눈금 수)를 원하는 개수만큼 만들 수 있습니다.

여기서는 선을 두 개 그리기 귀찮아서 등호 도형(167)을 넣고 넓이를 3으로 줄여서 선처럼 보이게 하였습니다.



Const iCount As Integer = 72  '만들 개수

Sub macro()

    Dim sld As Slide
    Dim l!, t!, w!, h!
    Dim i As Integer
    Dim SW As Single, SH As Single, angle As Single

    With ActivePresentation.PageSetup
        SW = .SlideWidth
        SH = .SlideHeight
    End With

    Set sld = ActiveWindow.Selection.SlideRange(1)
    For i = 1 To iCount / 2

        With sld.Shapes.AddShape(167, SW / 2 - 1.5, 0, 3, SH)
            .Name = i
            .Adjustments(1) = 0.25
            .Adjustments(2) = 0.5
            .Rotation = (360 / iCount) * (i - 1)
            .Line.Visible = msoFalse
            If i = 1 Then .Select msoTrue Else .Select msoFalse
        End With
    Next i

    ActiveWindow.Selection.ShapeRange.Group.Name = "shape_" & iCount
End Sub

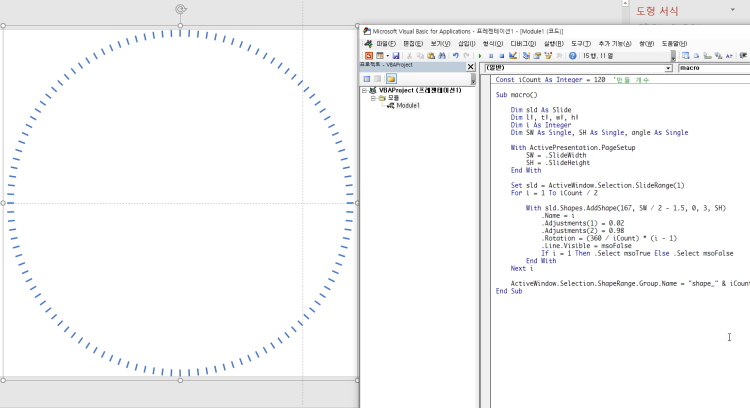

매크로 실행영상:

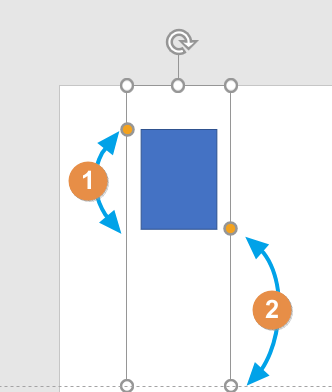

참고로 여기서 등호기호를 이용하는데

등호 도형의 조절점 값 중

Adjustments(1) 은 등호도형 하나의 높이이고

Adjustments(2)는 중앙으로부터 떨어진 거리값입니다.



각각의 값은 슬라이드 전체크기(높이) 를 1로 보고

비례한 값으로 절반크기가 0.5이고 1/4 크기가 0.25입니다.









지금까지의 세 가지 방식으로 만들어 본 샘플 파일을 첨부합니다.

​

시계눈금회전살그리기1.pptm

0.07MB



참고: 지식인 시계눈금 자동 그리기:

https://kin.naver.com/qna/detail.naver?d1id=1&dirId=102020103&docId=406359163

ppt 눈금자 대각선

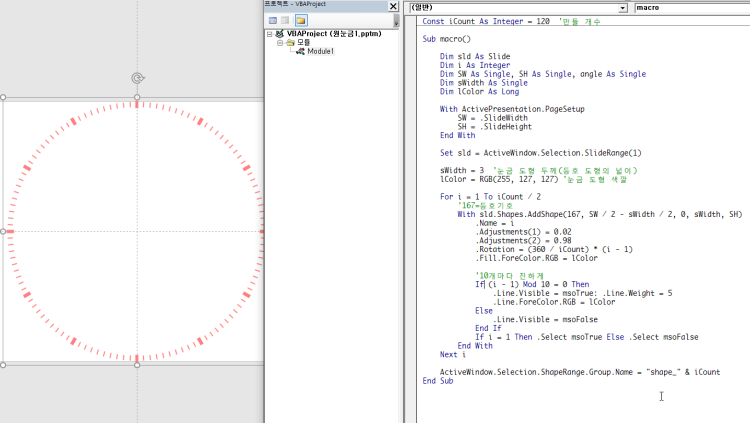

 수정된 코드:

Const iCount As Integer = 120  '만들 개수

Sub macro()

    Dim sld As Slide
    Dim i As Integer
    Dim SW As Single, SH As Single, angle As Single
    Dim sWidth As Single
    Dim lColor As Long

    With ActivePresentation.PageSetup
        SW = .SlideWidth
        SH = .SlideHeight
    End With

    Set sld = ActiveWindow.Selection.SlideRange(1)

    sWidth = 3  '눈금 도형 두께(등호 도형의 넓이)
    lColor = RGB(255, 127, 127) '눈금 도형 색깔

    For i = 1 To iCount / 2
        '167=등호기호
        With sld.Shapes.AddShape(167, SW / 2 - sWidth / 2, 0, sWidth, SH)
            .Name = i
            .Adjustments(1) = 0.02
            .Adjustments(2) = 0.98
            .Rotation = (360 / iCount) * (i - 1)
            .Fill.ForeColor.RGB = lColor

            '10개마다 진하게
            If (i - 1) Mod 10 = 0 Then
                .Line.Visible = msoTrue: .Line.Weight = 5
                .Line.ForeColor.RGB = lColor
            Else
                .Line.Visible = msoFalse
            End If
            If i = 1 Then .Select msoTrue Else .Select msoFalse
        End With
    Next i

    ActiveWindow.Selection.ShapeRange.Group.Name = "shape_" & iCount
End Sub



원눈금1.pptm

0.06MB
