3D 알약(Capsule) 모양 만들기

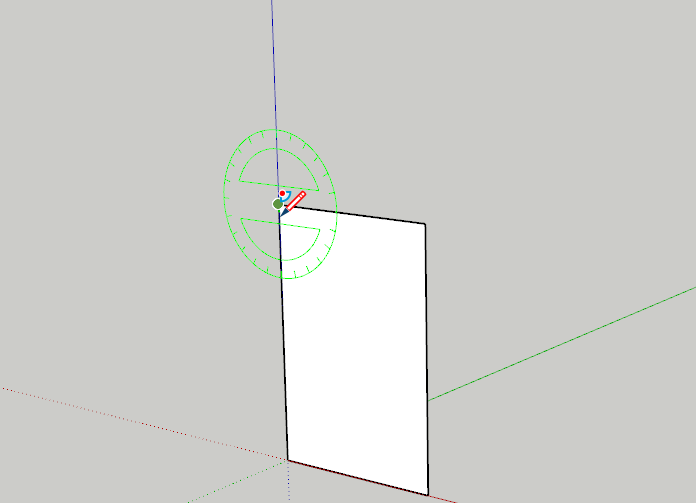

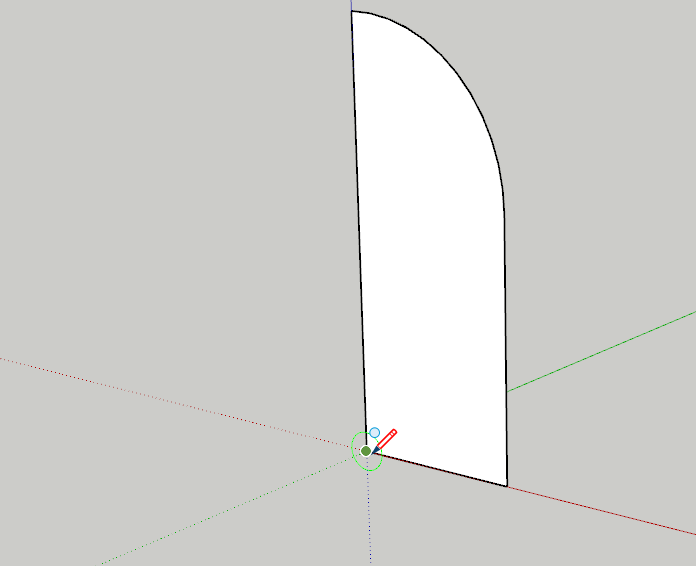

먼저 직사각형 위에 부채꼴을 추가해서 캡슐 절반의 단면을 완성합니다.

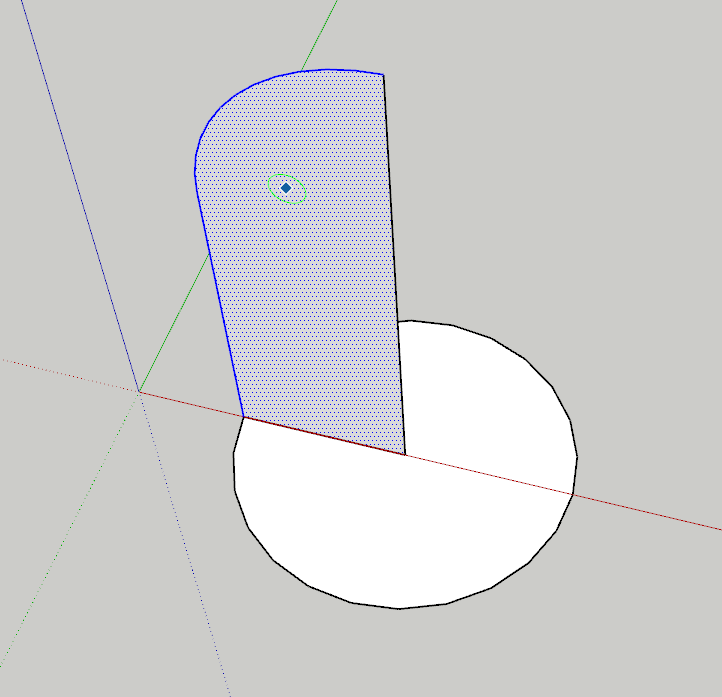

핵심 원리는 위와 같은 도형아래에 원을 그리고 FollowMe 기능을 이용합니다.





원을 따라 기존 도형이 회전하게 됩니다.

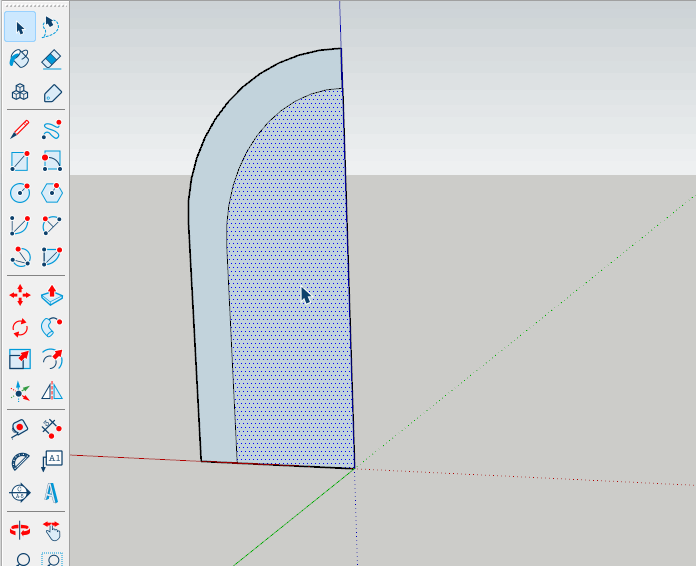

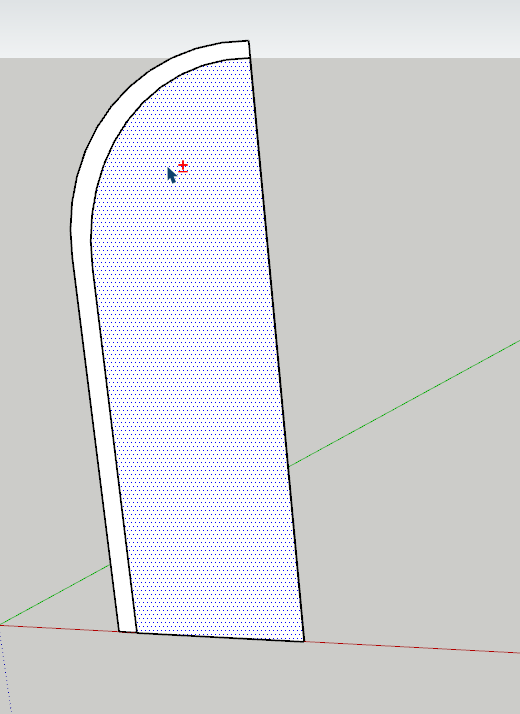

두께가 있고 속이 비어 있다면 아래처럼  원래 도형을 복제해 10%쯤 크기를 줄이고

안쪽을 삭제하고 나서 FollowMe 기능을 적용합니다.



알파벳 J 글자 모양의 도형을 Follow Me 기능으로 회전시키는 것입니다.

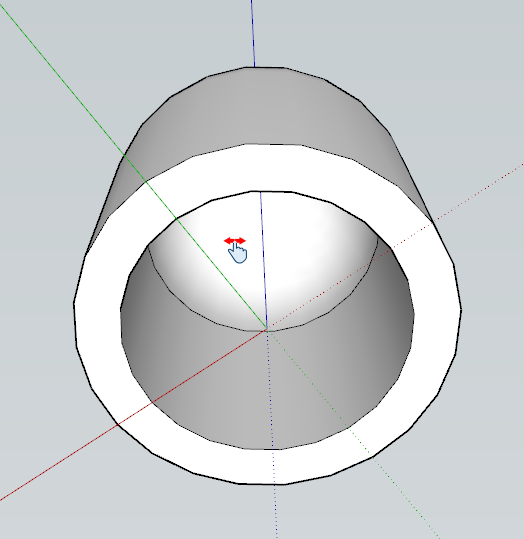

아래와 같이 속이 빈 총알 머리 모양도형이 완성됩니다.

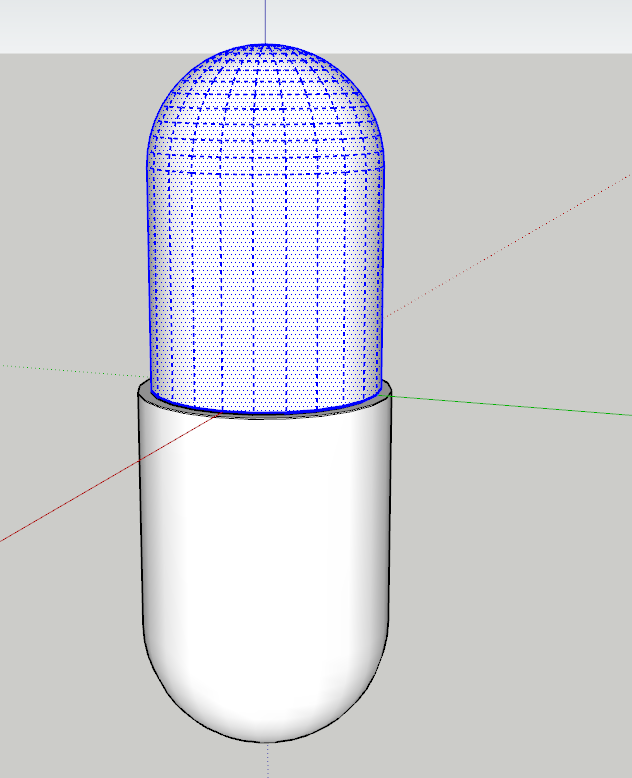

하나 더 복제하고 크기를 10%키우고 아래에 배치합니다.

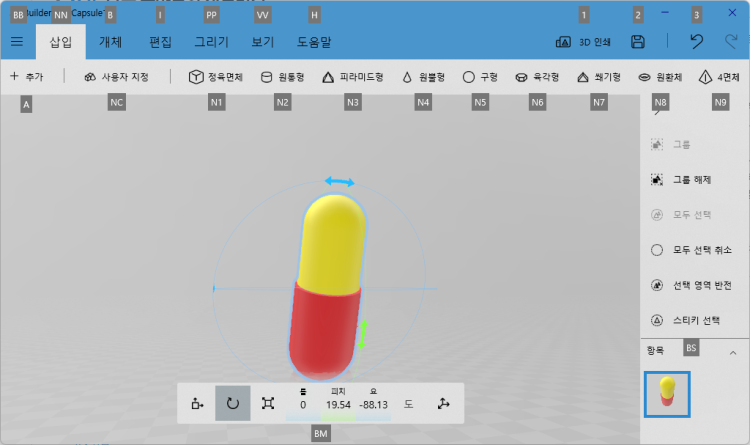

3D Builder에서 색을 바꾸거나 회전, 크기를 바꿀 수도 있고 다른 3MF 등의 형식으로 변환할 수 있습니다.

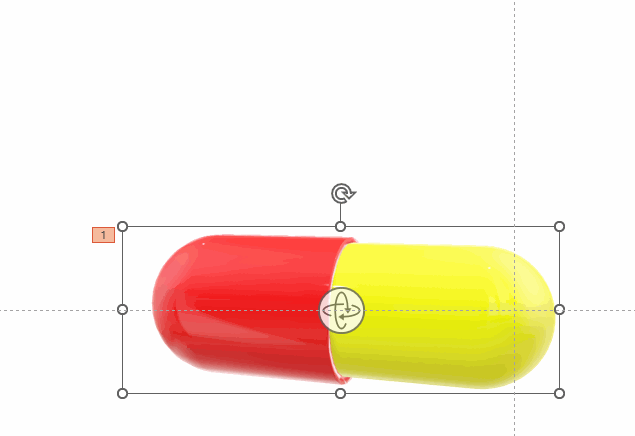

애니메이션 적용 화면:



온라인에서 캡슐모양 3D모델을 다운로드할 수도 있고

파워포인트 자체에서 제공하는 3D모델을 이용해도 됩니다.





파워포인트 파일:

프레젠테이션1.pptx

1.33MB



스케치업 파일:

myCapsule1.skp

0.31MB



관련: 지식인
