[3D] 말아 올려진 종이 표현 FredoScale > Radial Bending



3D 프로그램이나 일러스트레이터에서 작업해야 합니다.

​

SketchUp 을 이용해 보았습니다.

추가기능으로 FredoScale을 사용했습니다.

​

1. 설치는 아래 링크 참고하세요.

https://ansenchoi.com/fredo%EB%A3%A8%EB%B9%84-%EC%9C%A0%EB%A3%8C%EB%A1%9C-%EB%B3%80%ED%96%88%EB%8B%A4%EA%B3%A0%EC%9A%94-%EB%AC%B4%EB%A3%8C%EB%A1%9C-%EC%82%AC%EC%9A%A9%ED%95%98%EB%8A%94-%EB%B0%A9%EB%B2%95-%EC%95%8C/

​

Fredo Scale Download:
https://m.blog.naver.com/jhk8967/222659615858





2. 특히 Radial Bending 효과를 사용합니다.

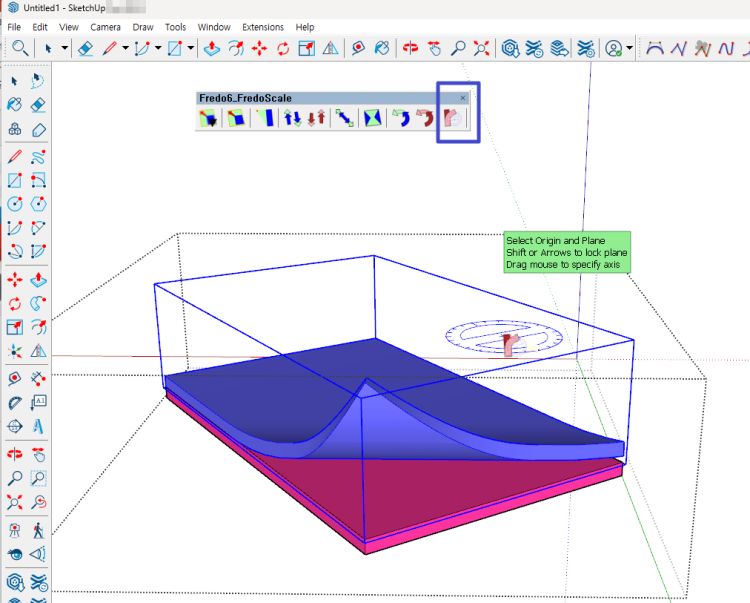

Radial Bending 효과를 누르고 방향을 선택하고 네모 판의 중앙에서 모서리로 구부릴 선을 그려주고

회전 각도만큼 돌려주면 모서리가 구부러집니다.

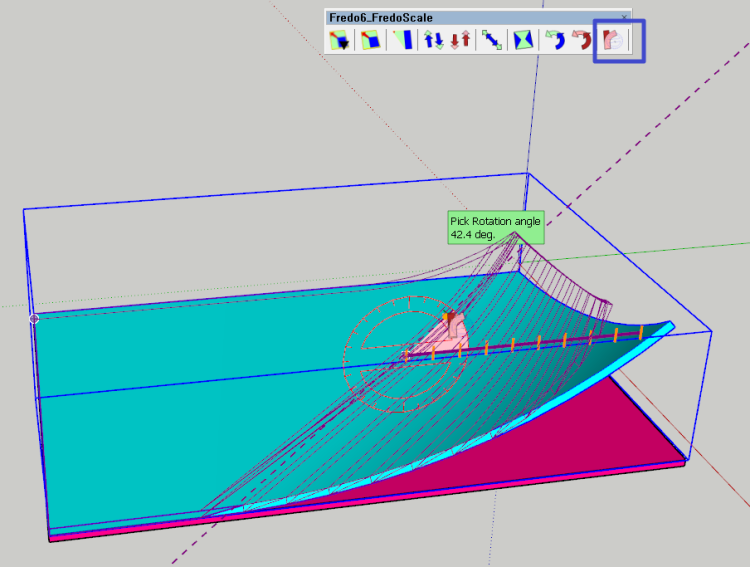

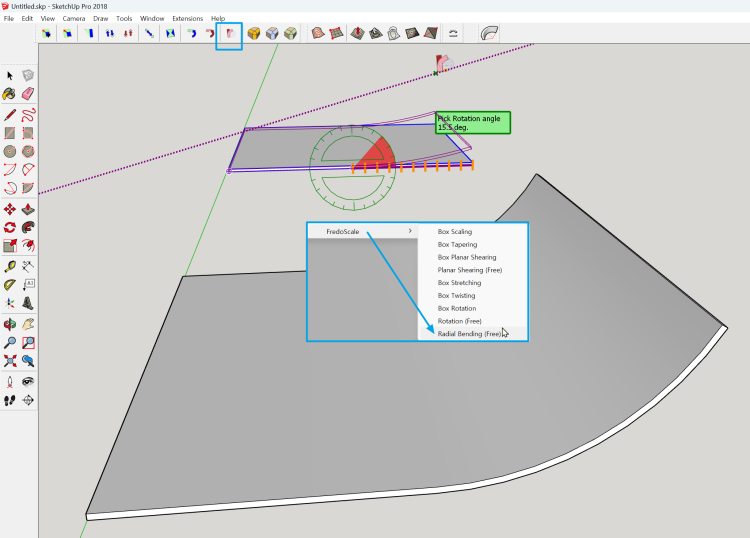

작업과정 캡쳐:

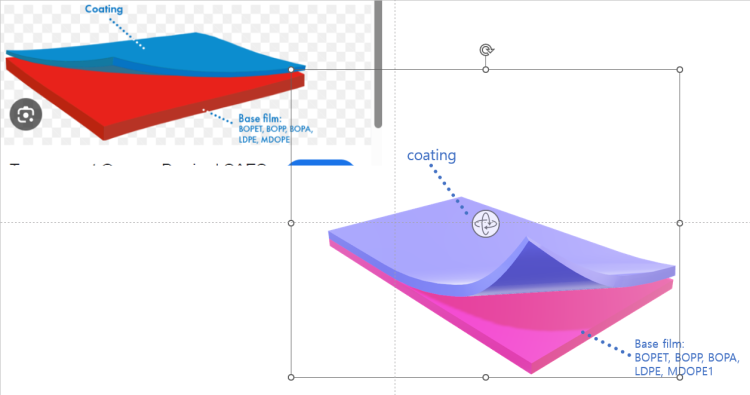

3. .obj 등의 3D 개체로 내보내기 하고 나서 이 파일을 파워포인트에 불러와서 회전 각도를 조절하고 글자 등을 추가하여 완성합니다.

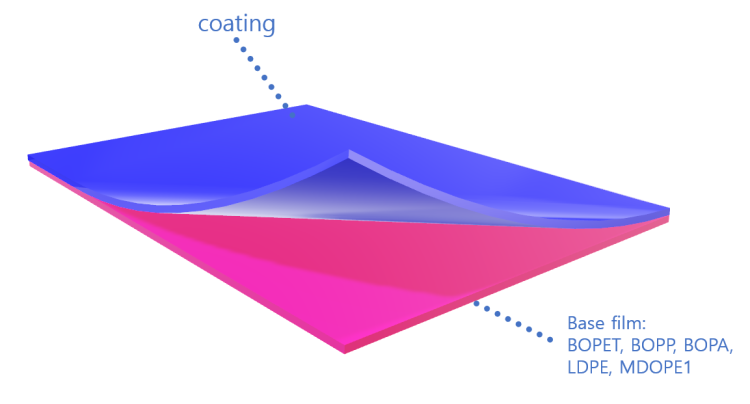

결과물:

​

그밖에 Sand Box tool 이나 Curviloft 등의 extension 을 이용할 수도 있겠습니다.

일러스트레이터에서는 3D Mesh 기능이 있습니다.



파워포인트에 삽입한 결과 파일:

프레젠테이션1.pptx

0.28MB



지식인 참고







다음 미션:

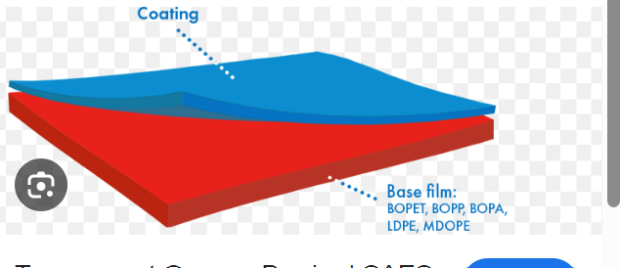

Sketch up 3D 에서 아래처럼 만들 수 있습니다.

​

FredoScale 이라는 추가기능의 Radial Bending 기능을 이용할 수 있습니다.

https://m.blog.naver.com/jhk8967/222659615858





평평한 사각도형을 만들고 Radial Bending 효과에 구부리는 각도를 적용하여 만듭니다.

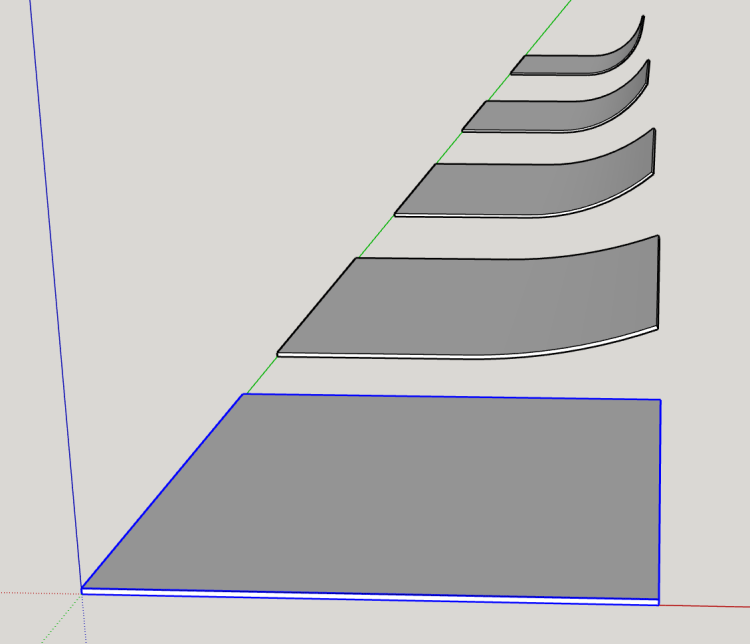

복제해서 접는 각도만 달리해서 여러개 만듭니다.

오른쪽 하단 입력창에 각도를 숫자로 입력해주면 정확한 각도처리가 가능합니다.

입력칸에 *4를 써주면 자동으로 4개를 복제도 해줍니다.

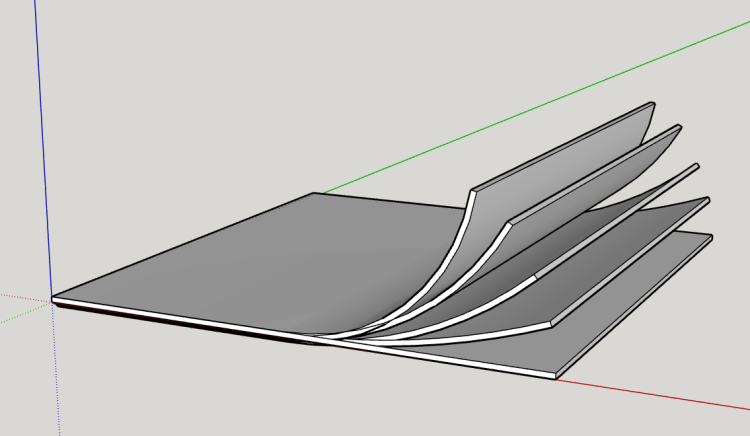

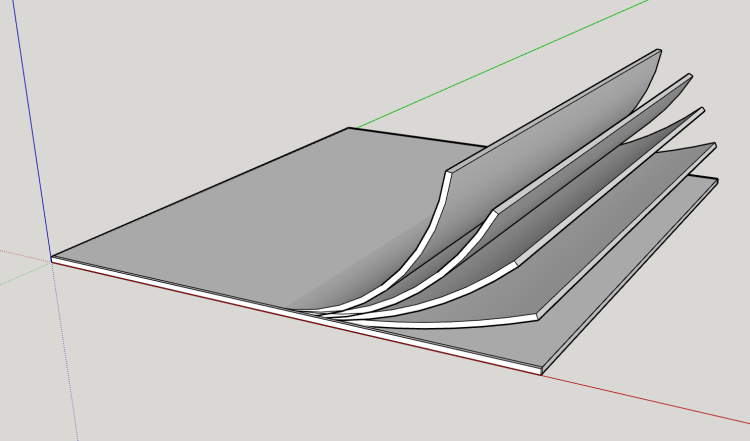

합치면 아래와 같이 정확한 각도로 휜 도형을 만들수 있습니다.

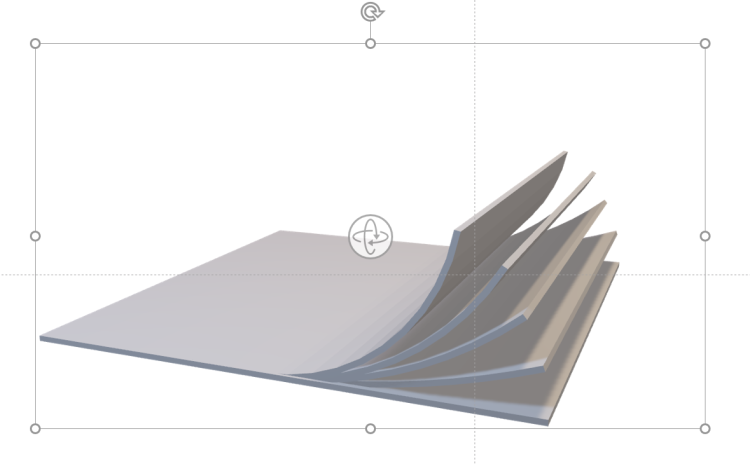

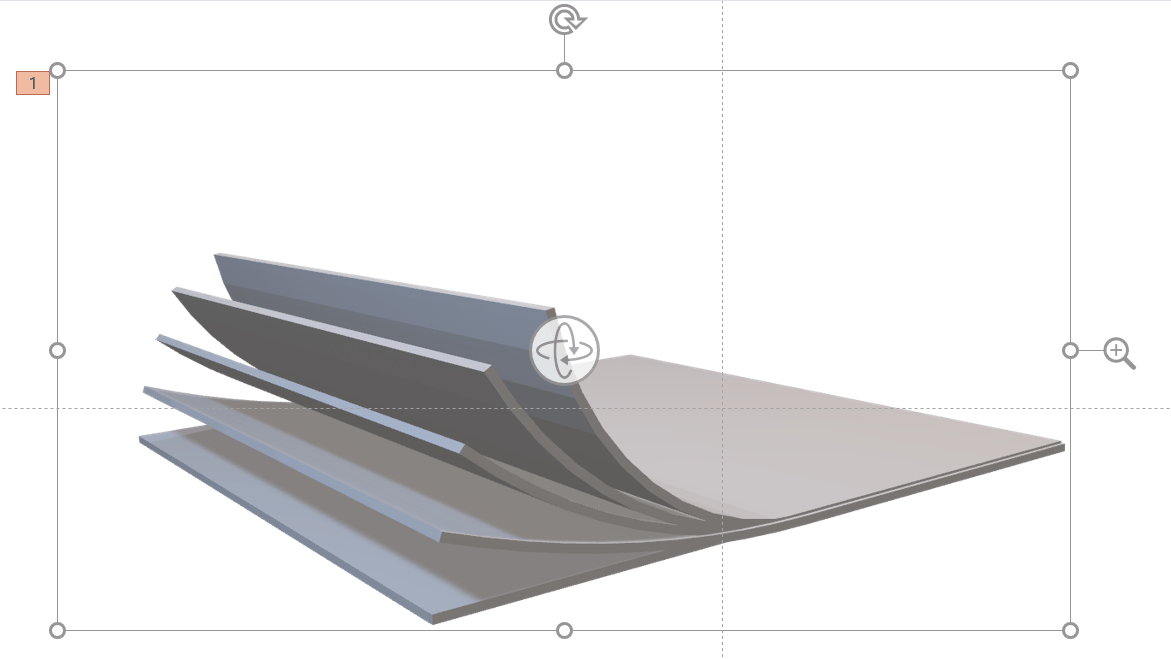

이 도형을 3차원 모델로 내보내기해서 파워포인트 슬라이드에 가져오고 3D애니메이션을 적용할 수 있습니다.

첨부파일 참고하세요.

​



프레젠테이션2.pptx

0.13MB





말아올려진종이52.skp

0.09MB
